Khi đầu tư cầu nâng 2 trụ, nhiều chủ gara thường quan tâm trước tiên đến tải trọng và giá thành. Tuy nhiên, một yếu tố quan trọng không kém là kích thước lắp đặt cầu nâng 2 trụ.

Cầu có thể nâng đúng tải nhưng nếu khoang gara quá hẹp, chiều cao không đủ hoặc nền móng không đáp ứng yêu cầu thì việc lắp đặt và sử dụng sẽ gặp nhiều khó khăn.

Vì vậy, trước khi mua cầu nâng, cần xác định:

Chiều rộng khu vực lắp đặt.
Khoảng cách giữa hai trụ.
Chiều cao gara.
Không gian phía trước và phía sau xe.
Không gian hai bên xe.
Kích thước tay nâng.
Yêu cầu nền móng.
Vị trí các vật cản.

1. Kích thước lắp đặt cầu nâng 2 trụ gồm những gì?

Khi nói đến kích thước cầu nâng 2 trụ, không nên chỉ hiểu là kích thước của bản thân thiết bị.

Để bố trí cầu trong gara, cần xem xét đồng thời nhiều kích thước.

Chiều rộng tổng thể của cầu

Là khoảng cách bao phủ từ mép ngoài của trụ bên này đến mép ngoài của trụ bên kia.

Thông số này giúp xác định cầu có phù hợp với khoang gara hay không.

Độ rộng lọt lòng

Là khoảng không gian sử dụng giữa hai trụ.

Đây là thông số đặc biệt quan trọng vì quyết định khả năng đưa xe vào và không gian làm việc xung quanh xe.

Chiều cao tổng thể

Chiều cao tổng thể của cầu cần được đối chiếu với chiều cao thực tế của gara.

Đặc biệt với cầu nâng 2 trụ giằng trên, cần kiểm tra cả khoảng không gian phía trên.

Chiều cao nâng

Cho biết cầu có thể đưa xe lên độ cao tối đa bao nhiêu.

Thông số này liên quan trực tiếp đến:

Chiều cao làm việc.
Khoảng sáng gầm xe.
Không gian thao tác của kỹ thuật viên.

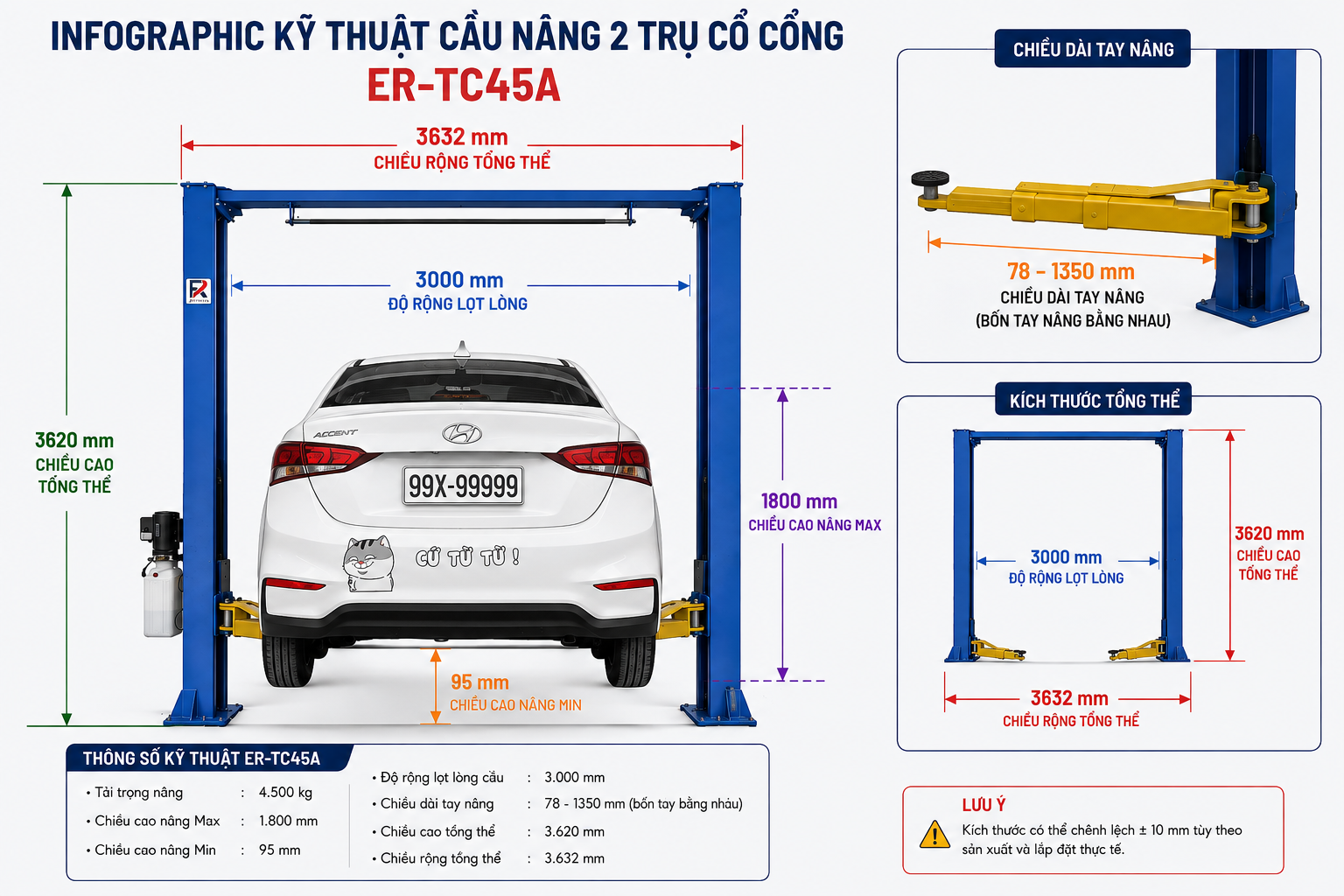

Các kích thước quan trọng cần kiểm tra trước khi lắp đặt cầu nâng 2 trụ.

2. Khoảng cách giữa 2 trụ cầu nâng bao nhiêu là phù hợp?

Khoảng cách giữa 2 trụ cầu nâng cần được lựa chọn dựa trên thiết kế của từng model.

Không nên tự lấy một kích thước cố định áp dụng cho tất cả các loại cầu nâng 2 trụ.

Khi xác định khoảng cách, cần xem xét:

Chiều rộng xe.
Điểm nâng của xe.
Phạm vi hoạt động của tay nâng.
Không gian mở cửa xe.
Không gian kỹ thuật viên thao tác.

Đối với mỗi model, nhà sản xuất thường cung cấp bản vẽ kỹ thuật và kích thước lắp đặt cụ thể.

3. Chiều rộng gara cần bao nhiêu để lắp cầu nâng 2 trụ?

Đây là câu hỏi quan trọng khi thiết kế hoặc cải tạo gara.

Không nên lấy:

Chiều rộng cầu = chiều rộng gara tối thiểu

Bởi vì kỹ thuật viên còn cần không gian để:

Mở cửa xe.
Đi lại.
Đặt dụng cụ.
Thao tác hai bên xe.
Di chuyển quanh cầu.

Do đó, khi tính diện tích lắp cầu nâng 2 trụ, cần tính cả khoảng không gian thao tác.

Công thức tham khảo

Chiều rộng khoang gara = Chiều rộng tổng thể cầu + Khoảng không thao tác hai bên

Kích thước thực tế cần được tính dựa trên model cầu và cách bố trí thiết bị trong gara.

4. Chiều cao gara khi lắp cầu nâng 2 trụ

Chiều cao là một trong những yếu tố quan trọng nhất.

Trước khi lắp cầu, hãy đo:

Từ mặt nền hoàn thiện đến điểm thấp nhất của trần hoặc vật cản phía trên.

Sau đó đối chiếu với:

Chiều cao tổng thể cầu.
Chiều cao nâng.
Chiều cao xe.
Dầm giằng.
Đèn.
Đường ống.
Hệ thống PCCC.

Đặc biệt, nếu sử dụng cầu nâng 2 trụ giằng trên, cần kiểm tra kỹ không gian phía trên xe.

Đây cũng là lý do chủ gara nên tham khảo trước bài: Cầu nâng 2 trụ giằng trên hay giằng dưới

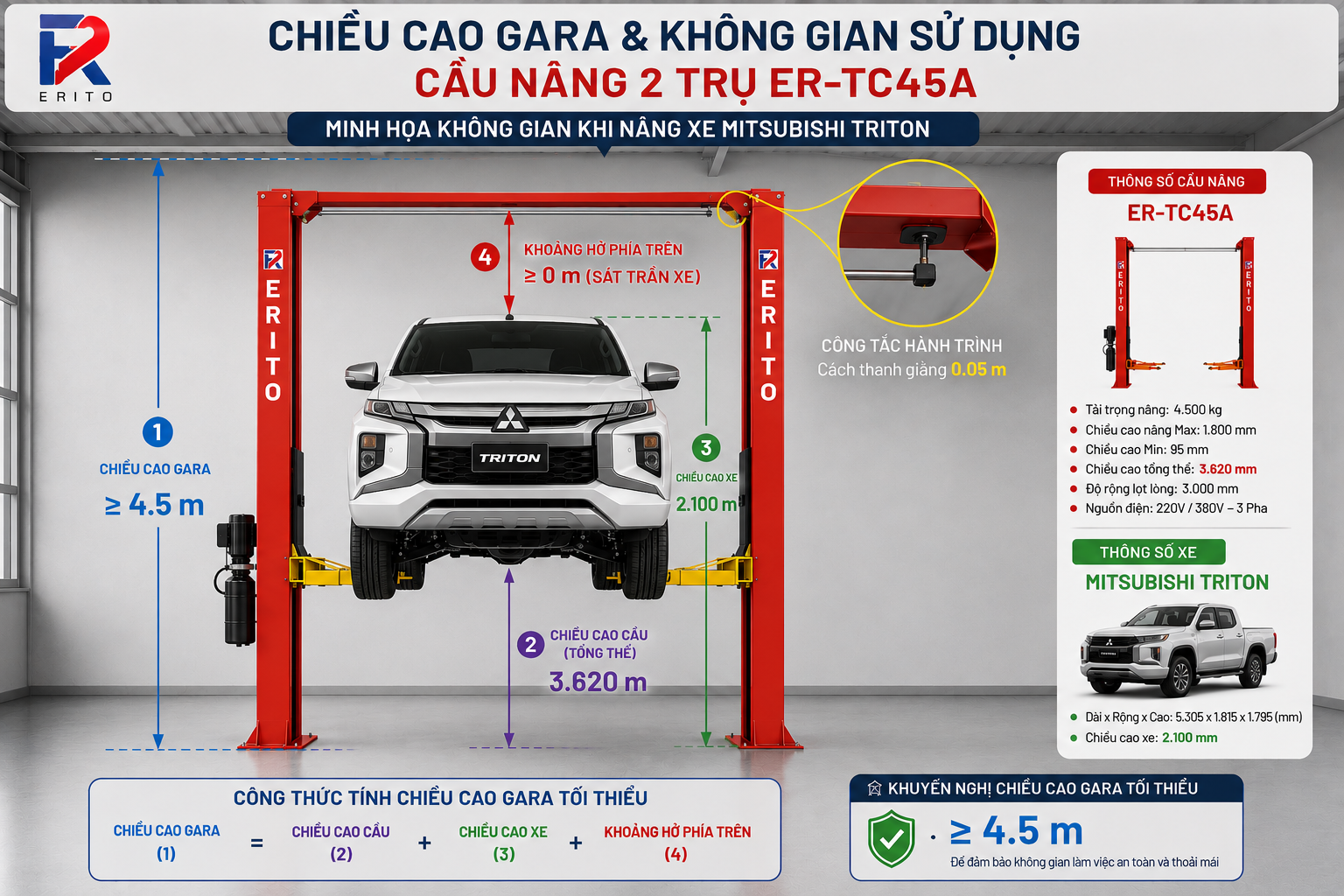

Chiều cao gara lắp cầu nâng 2 trụ

5. Diện tích tối thiểu để lắp cầu nâng 2 trụ

Không có một con số diện tích duy nhất áp dụng cho mọi loại cầu nâng 2 trụ.

Diện tích cần thiết phụ thuộc vào:

Kích thước cầu.
Kích thước xe.
Không gian thao tác.
Hướng xe ra vào.
Vị trí thiết bị khác.
Kích thước khoang gara.

Một cách tiếp cận đơn giản là chia khu vực thành:

Khu vực đặt cầu

Bao gồm hai trụ và vùng hoạt động của tay nâng.

Khu vực xe ra vào

Cần có khoảng trống phía trước và phía sau để xe di chuyển an toàn.

Khu vực thao tác

Cần có khoảng không hai bên để kỹ thuật viên làm việc.

Khu vực thiết bị phụ trợ

Cần tính đến:

Tủ dụng cụ.
Máy nén khí.
Máy ra vào lốp.
Máy cân bằng động.
Bàn nguội.
Các thiết bị khác.

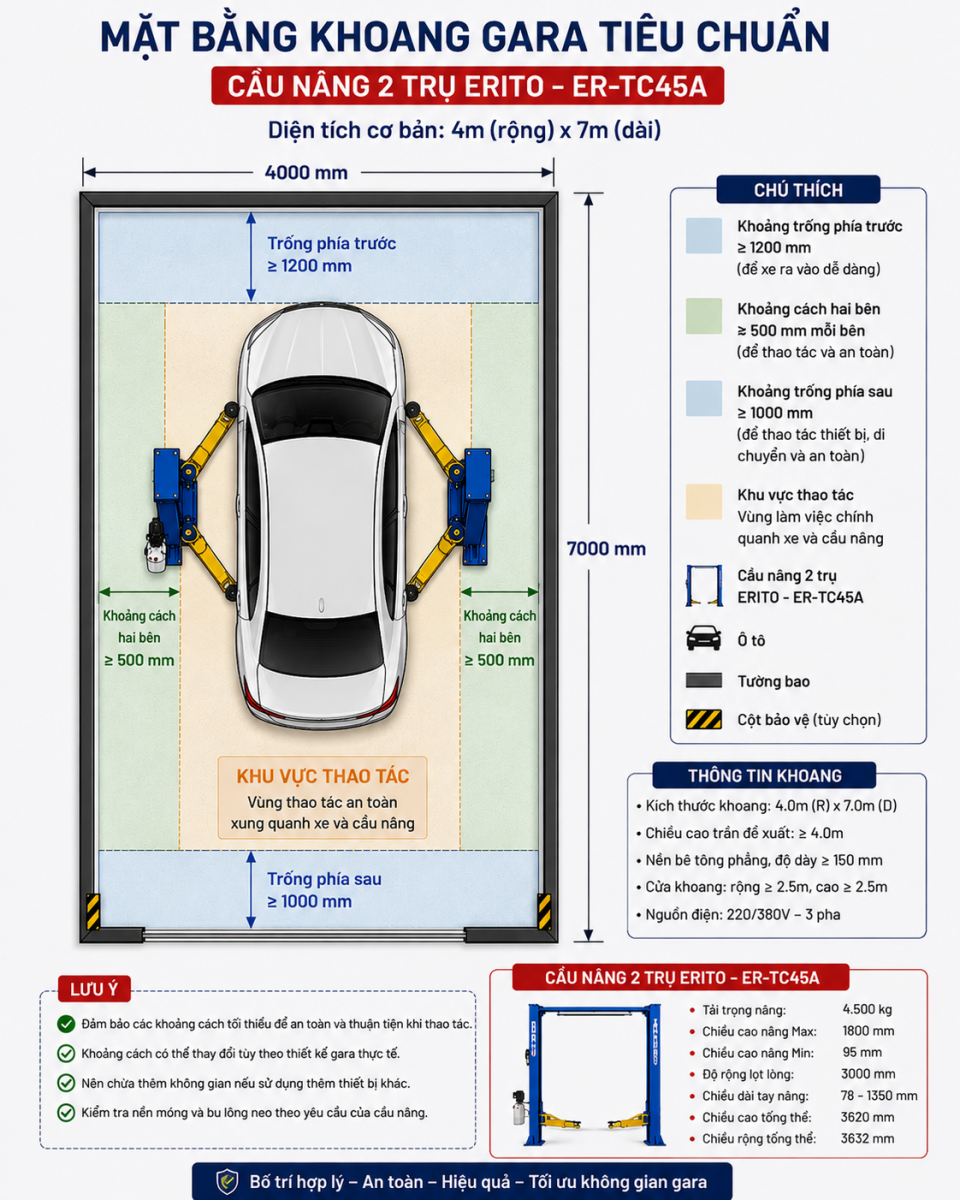

Diện tích lắp đặt cầu nâng 2 trụ trong gara

6. Kích thước tay nâng cầu 2 trụ có quan trọng không?

Có.

Tay nâng quyết định khả năng tiếp cận các điểm nâng của nhiều loại xe.

Khi kiểm tra kích thước lắp đặt cầu nâng 2 trụ, nên xem:

Chiều dài tay nâng.
Phạm vi điều chỉnh.
Khả năng xoay.
Pad nâng.
Adapter nếu có.

Ví dụ, ERITO ER-TC45A sử dụng 4 tay nâng có chiều dài:

780 – 1.350 mm

Phạm vi này cần được đối chiếu với nhóm xe mà gara thường xuyên sửa chữa.

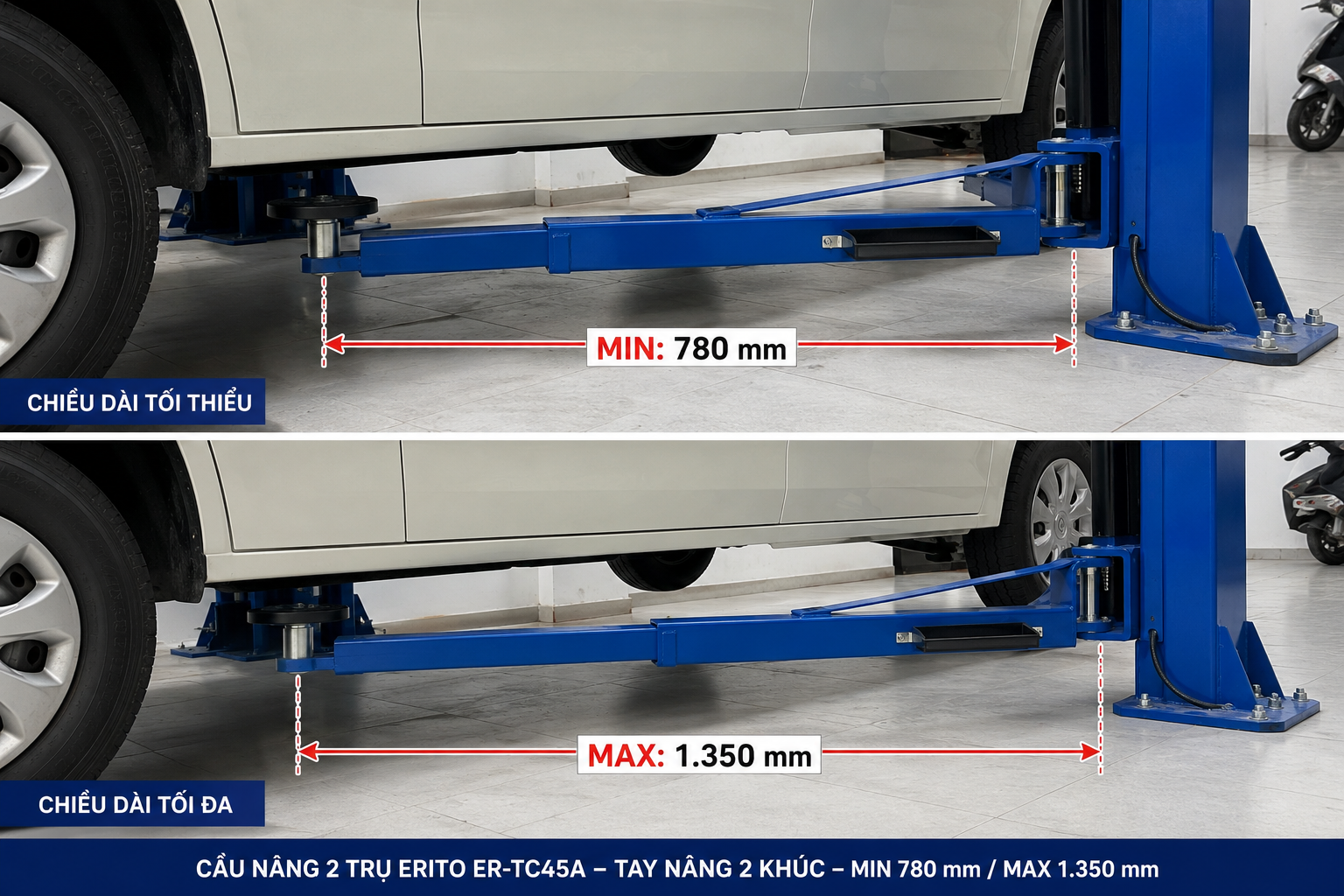

Kích thước tay nâng cầu 2 trụ

7. Kích thước nền móng khi lắp cầu nâng 2 trụ

Một trong những vấn đề cần kiểm tra trước khi lắp đặt là nền móng.

Không nên chỉ quan tâm đến diện tích nền mà cần kiểm tra:

Độ dày nền.
Chất lượng bê tông.
Độ phẳng.
Tình trạng nứt.
Cốt thép.
Hố ga.
Đường điện và đường ống ngầm.

Đặc biệt, yêu cầu về nền móng và bu-lông neo không giống nhau giữa mọi model.

Do đó:

Hãy sử dụng đúng bản vẽ và hướng dẫn lắp đặt của nhà sản xuất cho model cụ thể.

Không nên tự suy đoán kích thước nền móng chỉ dựa trên thông số của một model khác.

Thi công nền móng và bu lông neo cầu nâng 2 trụ

8. Kích thước thực tế của cầu nâng 2 trụ ERITO ER-TC45A

Đối với gara đang tìm cầu nâng 2 trụ 4.5 tấn, có thể tham khảo model ERITO ER-TC45A.

Một số thông số:

Thông số	ERITO ER-TC45A
Tải trọng nâng	4.500 kg
Chiều cao nâng Max	1.800 mm
Chiều cao nâng Min	95 mm
Độ rộng lọt lòng	3.000 mm
Tay nâng	780 – 1.350 mm
Chiều cao tổng thể	3.620 mm
Chiều rộng tổng thể	3.632 mm
Công suất motor	2,2 kW
Nguồn điện	220V/380V
Trọng lượng	650 kg

Khi sử dụng các thông số trên để thiết kế mặt bằng, nên đối chiếu bản vẽ kỹ thuật và yêu cầu lắp đặt thực tế của sản phẩm.

Link: Trang sản phẩm ERITO ER-TC45A.

9. Checklist kích thước trước khi lắp cầu nâng 2 trụ

Trước khi đặt mua, chủ gara nên kiểm tra:

Chiều rộng khoang gara.
Chiều cao từ nền đến trần.
Khoảng cách các vật cản phía trên.
Vị trí tường và cửa gara.
Khoảng trống xe ra vào.
Vị trí đặt hai trụ.
Kích thước tay nâng.
Yêu cầu nền móng.
Vị trí hố ga và đường ống ngầm.
Nguồn điện.
Khoảng không gian thao tác.
Vị trí các thiết bị khác.

10. Kết luận

Kích thước lắp đặt cầu nâng 2 trụ không chỉ là kích thước của hai trụ.

Để lắp đặt hiệu quả, cần xem xét đồng thời:

Chiều rộng + chiều cao + khoảng cách hai trụ + tay nâng + không gian xe ra vào + không gian thao tác + nền móng.

Đặc biệt, mỗi model cầu nâng có thể có kích thước và yêu cầu lắp đặt khác nhau.

Vì vậy, trước khi thi công nền hoặc đặt mua thiết bị, nên cung cấp kích thước thực tế của gara cho đơn vị cung cấp để được tư vấn bố trí phù hợp.
