Nguyên Lý Hoạt Động Của Cầu Nâng 2 Trụ

Nguyên Lý Hoạt Động Của Cầu Nâng 2 Trụ Như Thế Nào?

Cầu nâng 2 trụ là thiết bị nâng hạ được sử dụng phổ biến trong các gara sửa chữa và bảo dưỡng ô tô. Thiết bị giúp đưa xe lên khỏi mặt đất, tạo khoảng không gian bên dưới để kỹ thuật viên kiểm tra và sửa chữa gầm xe.

Nhưng cầu nâng 2 trụ hoạt động như thế nào?

Về cơ bản, quá trình nâng xe được thực hiện nhờ sự phối hợp của motor điện, bơm thủy lực, dầu thủy lực, xi lanh, cơ cấu nâng, hệ thống đồng bộ và khóa an toàn.

Có thể hình dung đơn giản:

Motor → Bơm thủy lực → Dầu → Xi lanh → Cơ cấu nâng → Tay nâng → Xe ô tô

Trong đó, hệ thống khóa an toàn giúp giữ cầu ở vị trí làm việc sau khi xe đã được nâng lên.

1. Cầu nâng 2 trụ hoạt động dựa trên nguyên lý nào?

- Phần lớn các mẫu cầu nâng 2 trụ thủy lực sử dụng nguyên lý truyền lực bằng áp suất chất lỏng.

- Khi người vận hành kích hoạt chức năng nâng:

- Motor điện dẫn động bơm thủy lực.

- Bơm tạo áp suất và đưa dầu vào hệ thống.

- Áp suất dầu tác động lên xi lanh thủy lực, tạo lực để nâng cơ cấu.

- Cơ cấu nâng truyền chuyển động đến tay nâng, từ đó nâng xe thông qua các điểm nâng phù hợp.

- Trong quá trình nâng, hệ thống đồng bộ giúp hai bên cầu vận hành tương ứng.

Sơ đồ nguyên lý nâng hạ ô tô của cầu nâng 2 trụ thủy lực.

Nguồn điện → Motor → Bơm thủy lực → Dầu thủy lực → Xi lanh → Cơ cấu nâng → Tay nâng → Ô tô

Sơ đồ nguyên lý nâng hạ ô tô của cầu nâng 2 trụ thủy lực

2. Các bộ phận tham gia vào quá trình nâng xe

Để hiểu rõ nguyên lý hoạt động cầu nâng 2 trụ, cần biết vai trò của từng bộ phận.

Motor điện

Motor cung cấp năng lượng cho bơm thủy lực.
Khi nhận tín hiệu nâng, motor hoạt động và dẫn động bơm.
Công suất motor phải phù hợp với thiết kế của cầu nâng.

Bơm thủy lực

Bơm có nhiệm vụ tạo dòng dầu và áp suất cần thiết cho hệ thống.
Đây là bộ phận đóng vai trò quan trọng trong việc chuyển năng lượng từ motor thành áp suất thủy lực.

Dầu thủy lực

Dầu là môi trường truyền áp suất từ bơm đến cơ cấu chấp hành.
Chất lượng và tình trạng dầu ảnh hưởng đến khả năng vận hành của hệ thống.

Xi lanh thủy lực

Xi lanh biến áp suất dầu thành chuyển động cơ học.
Khi dầu tác động vào xi lanh, piston dịch chuyển và tạo lực nâng.

Tay nâng

Tay nâng truyền lực từ cơ cấu nâng đến các điểm tiếp xúc với xe.
Cầu nâng 2 trụ thường sử dụng 4 tay nâng để bố trí vào các điểm nâng phù hợp trên xe.

Khóa an toàn

Khóa an toàn tạo các vị trí khóa cơ khí khi cầu được nâng.
Đây là bộ phận rất quan trọng khi kỹ thuật viên làm việc bên dưới xe.

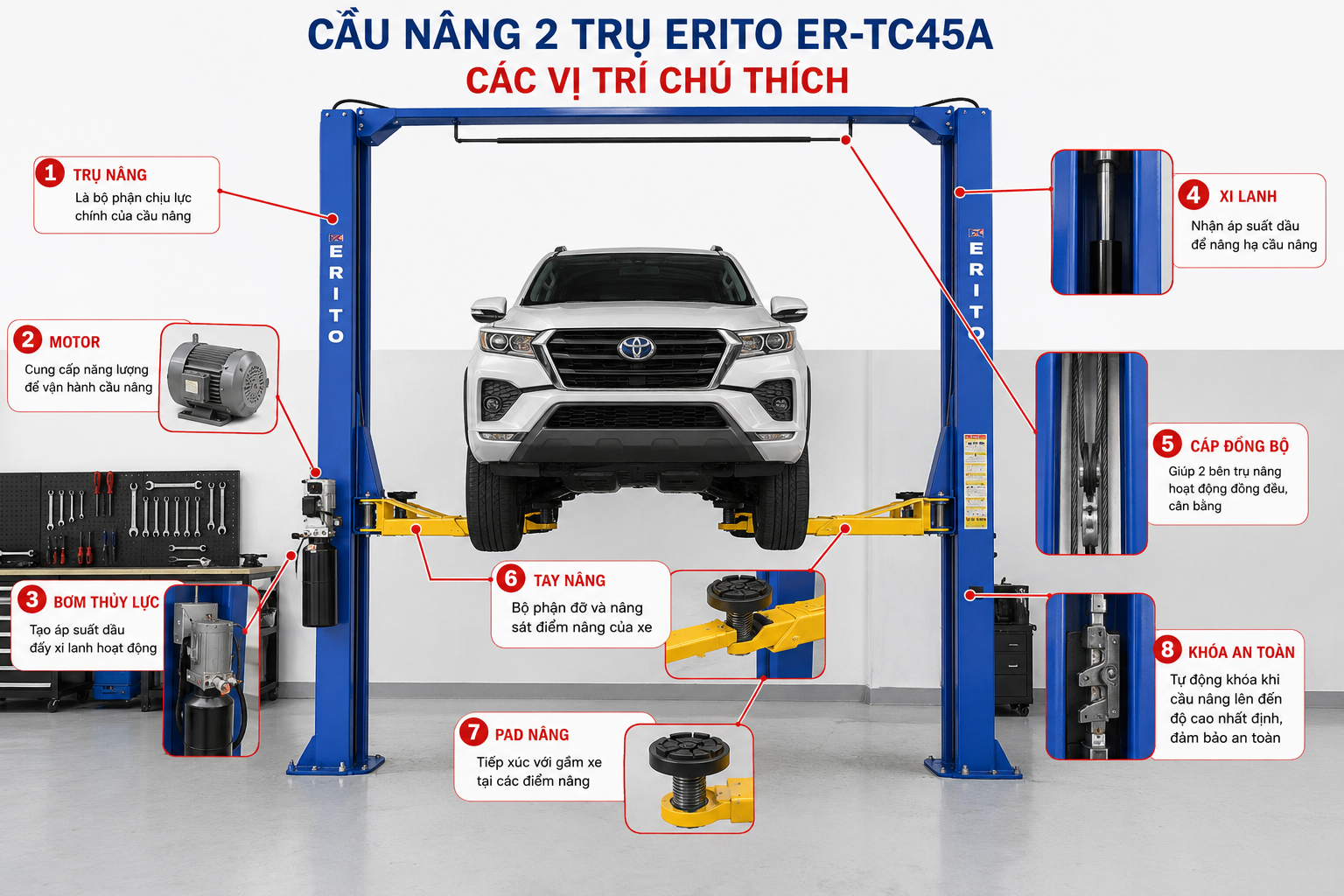

Các bộ phận hoạt động của cầu nâng 2 trụ

3. Nguyên lý nâng xe của cầu nâng 2 trụ

Quá trình nâng xe có thể được hiểu qua các bước sau.

Bước 1 – Đưa xe vào vị trí

- Xe được đưa vào chính giữa hai trụ.

- Sau đó tắt máy, kéo phanh tay và thực hiện các bước chuẩn bị theo hướng dẫn của nhà sản xuất.

Bước 2 – Điều chỉnh tay nâng

- Kỹ thuật viên xoay và điều chỉnh 4 tay nâng đến vị trí phù hợp.

- Pad nâng phải tiếp xúc đúng các điểm nâng được thiết kế trên xe.

Bước 3 – Nâng thử

- Nâng xe lên một khoảng nhỏ.

Kiểm tra:

Vị trí pad.
Độ ổn định của xe.
Sự cân bằng.
Hoạt động của hai bên cầu.

Nếu mọi thứ ổn định mới tiếp tục nâng.

Bước 4 – Nâng xe lên độ cao cần thiết

- Motor tiếp tục dẫn động bơm.

- Dầu thủy lực tạo lực cho xi lanh và cơ cấu nâng.

- Xe được đưa lên độ cao mong muốn.

Bước 5 – Đưa cầu vào khóa an toàn

- Khi đạt độ cao làm việc, khóa an toàn được đưa vào vị trí phù hợp.

- Không nên làm việc dưới xe khi cầu chưa được khóa đúng quy trình.

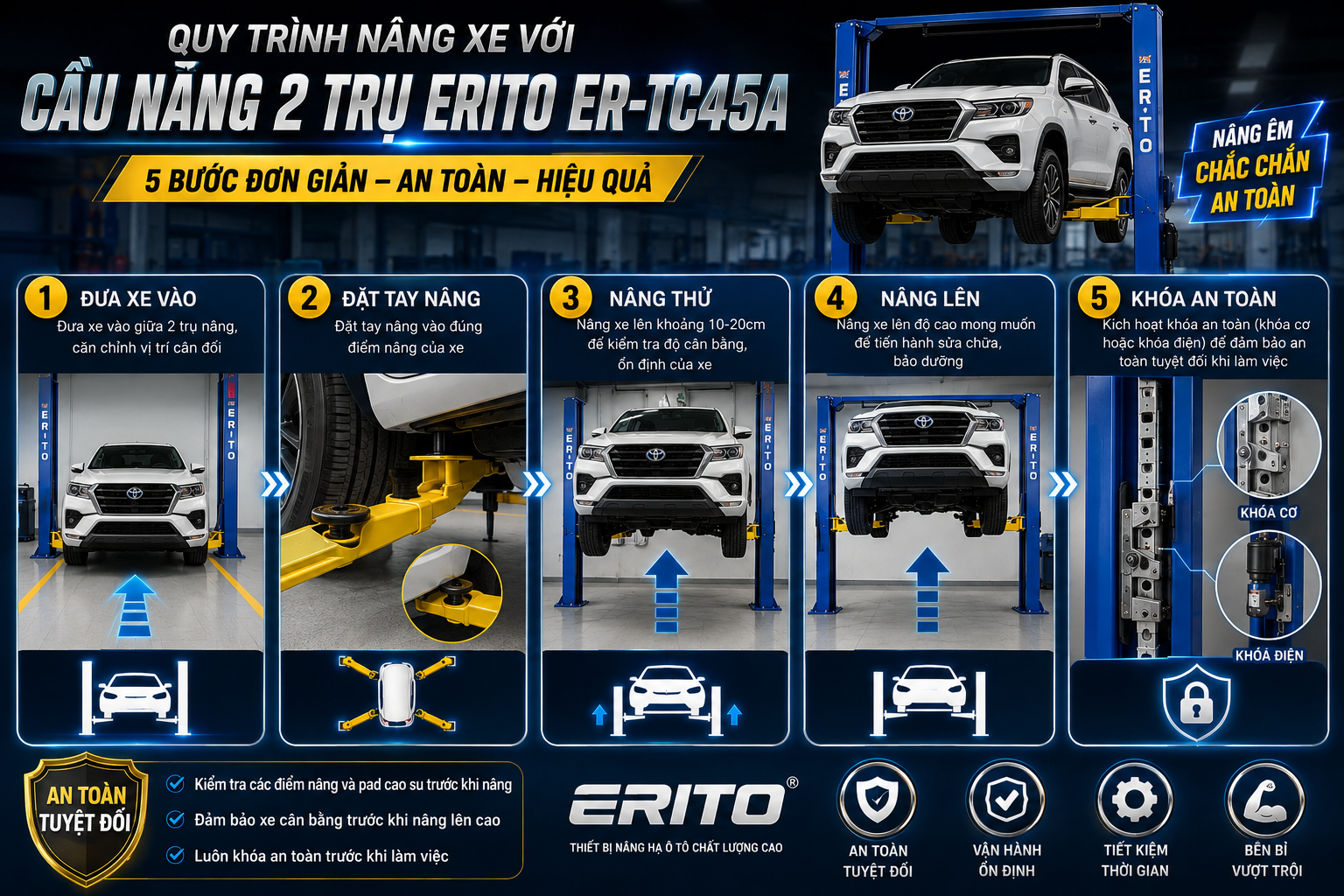

① Đưa xe vào → ② Đặt tay nâng → ③ Nâng thử → ④ Nâng lên → ⑤ Khóa an toàn

Quy trình nâng xe bằng cầu nâng 2 trụ

4. Nguyên lý hạ xe của cầu nâng 2 trụ

Quá trình hạ xe là chiều ngược lại của quá trình nâng nhưng cần thực hiện có kiểm soát.

Bước 1 – Kiểm tra khu vực bên dưới

Trước khi hạ:

Không còn người bên dưới xe.
Không còn dụng cụ hoặc vật cản.
Các thiết bị đã được đưa ra khỏi khu vực nguy hiểm.

Bước 2 – Mở khóa an toàn

Thực hiện mở khóa theo cơ cấu được thiết kế trên từng model.

Bước 3 – Điều khiển hạ

Van điều khiển cho phép dầu thủy lực hồi về hệ thống theo tốc độ kiểm soát.
Cơ cấu nâng từ từ hạ xuống.

Bước 4 – Hạ xe hoàn toàn

Đưa xe xuống nền.
Sau khi xe tiếp xúc với nền, thu tay nâng về vị trí phù hợp trước khi cho xe ra khỏi cầu.

5. Hệ thống đồng bộ trong cầu nâng 2 trụ hoạt động như thế nào?

- Một vấn đề quan trọng trong nguyên lý hoạt động của cầu nâng 2 trụ là sự đồng bộ giữa hai bên.

- Khi nâng xe, hai bên cầu cần vận hành phù hợp để hạn chế tình trạng xe bị nghiêng.

- Tùy thiết kế, nhà sản xuất có thể sử dụng các cơ cấu đồng bộ khác nhau.

- Một số thiết kế sử dụng cáp thép, cơ cấu cơ khí hoặc các giải pháp thủy lực.

Vai trò của cáp đồng bộ

Đối với cầu sử dụng cáp, cáp giúp truyền và kiểm soát chuyển động giữa các bên.

Nếu cáp bị:

Chùng.
Sờn.
Đứt tao.
Kẹt.
Điều chỉnh không đúng.

có thể ảnh hưởng đến hoạt động của hệ thống.

Vì vậy cần kiểm tra và bảo dưỡng định kỳ.

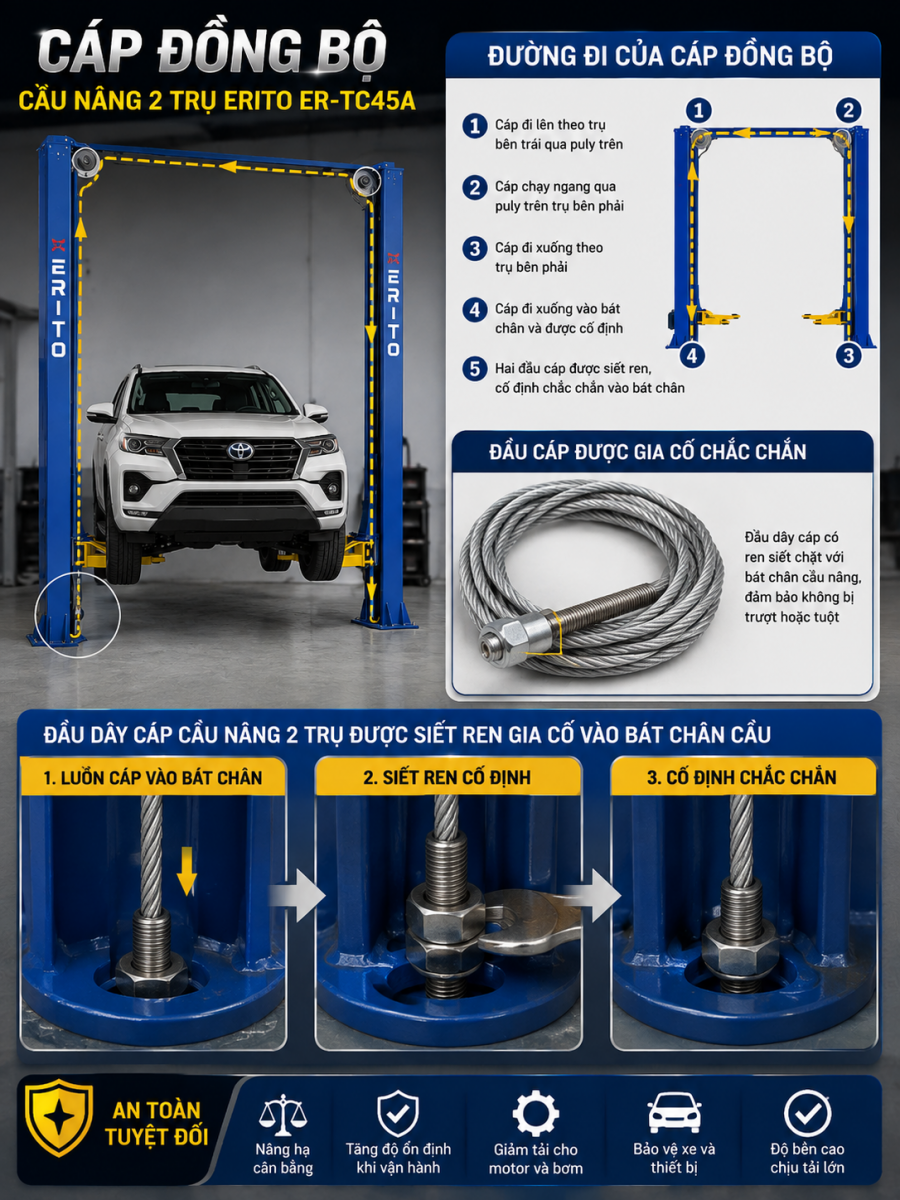

Cáp đồng bộ trong cầu nâng 2 trụ

6. Khóa an toàn có vai trò gì trong nguyên lý hoạt động?

- Khóa an toàn là một trong những cơ cấu quan trọng nhất của cầu nâng.

- Khi xe đã được nâng đến vị trí làm việc, cầu được đưa vào các vị trí khóa cơ khí.

- Điều này giúp giảm phụ thuộc vào việc duy trì áp suất thủy lực trong thời gian xe được giữ ở độ cao.

Vì sao không nên chỉ dựa vào thủy lực?

Hệ thống thủy lực có thể chịu ảnh hưởng bởi:

Rò rỉ.
Hao mòn phớt.
Sự cố van.
Hỏng đường ống.
Các lỗi kỹ thuật khác.

Do đó, khi làm việc dưới gầm xe, phải tuân thủ cơ cấu khóa an toàn và quy trình vận hành của nhà sản xuất.

7. Cầu nâng 2 trụ giằng trên và giằng dưới hoạt động có gì khác?

Một điểm khác biệt về thiết kế là vị trí kết cấu liên kết hai trụ.

Cầu nâng 2 trụ giằng trên

Thanh giằng hoặc kết cấu liên kết được bố trí phía trên.
Khi lựa chọn cần đặc biệt kiểm tra chiều cao gara và các vật cản phía trên.

Cầu nâng 2 trụ giằng dưới

Kết cấu liên kết được bố trí gần phía dưới.
Thiết kế này tạo không gian phía trên thoáng hơn nhưng cần kiểm tra khu vực nền khi xe ra vào.

<> cầu nâng 2 trụ giằng trên hay giằng dưới ?

8. Nguyên lý hoạt động của cầu nâng 2 trụ ERITO ER-TC45A

Để hình dung rõ hơn, có thể tham khảo ERITO ER-TC45A, mẫu cầu nâng 2 trụ tải trọng 4.500 kg.

Một số thông số:

Thông số	ERITO ER-TC45A
Tải trọng nâng	4.500 kg
Chiều cao nâng Max	1.800 mm
Chiều cao nâng Min	95 mm
Độ rộng lọt lòng	3.000 mm
Chiều dài tay nâng	780 – 1.350 mm
Chiều cao tổng thể	3.620 mm
Chiều rộng tổng thể	3.632 mm
Công suất motor	2,2 kW
Nguồn điện	220V/380V – 50Hz – 3 Phase
Trọng lượng tịnh	650 kg

Cầu được thiết kế với 4 tay nâng, hệ thống thủy lực và mở khóa cơ 2 bên.

Nguyên lý hoạt động cầu nâng 2 trụ ERITO ER-TC45A

9. Các yếu tố ảnh hưởng đến hoạt động của cầu nâng 2 trụ

Để cầu hoạt động ổn định, cần quan tâm đến nhiều yếu tố.

Nền móng

Nền phải đáp ứng yêu cầu kỹ thuật của model cầu.

Dầu thủy lực

Dầu phải đúng chủng loại và được kiểm tra định kỳ.

Cáp đồng bộ

Cáp cần được kiểm tra tình trạng và độ căng.

Khóa an toàn

Kiểm tra cơ cấu khóa trước khi làm việc dưới xe.

Tay nâng và pad

Đảm bảo không bị biến dạng, nứt hoặc hư hỏng.

Motor và hệ thống điện

Kiểm tra nguồn điện, dây dẫn và tình trạng motor.

10. Những lỗi thường gặp khi cầu nâng 2 trụ hoạt động

Trong quá trình sử dụng, một số hiện tượng có thể xuất hiện:

Cầu nâng bị rung hoặc giật

Có thể liên quan đến nhiều nguyên nhân như:

Hệ thống thủy lực.
Cáp đồng bộ.
Cơ cấu dẫn hướng.
Tải trọng.
Nền móng.
Điều kiện vận hành.

Không nên tự thay đổi hoặc điều chỉnh các cơ cấu an toàn khi chưa xác định nguyên nhân.

Hai bên nâng không đồng đều

Cần kiểm tra hệ thống đồng bộ và các cơ cấu liên quan.

Cầu nâng chậm

Có thể cần kiểm tra:

Motor.
Bơm.
Dầu.
Van.
Đường ống.

Có hiện tượng rò rỉ dầu

Cần dừng thiết bị và xác định vị trí rò rỉ trước khi tiếp tục vận hành.

11. Lưu ý để vận hành cầu nâng 2 trụ an toàn

Trước khi nâng xe:

Kiểm tra tải trọng xe.
Đưa xe vào đúng vị trí.
Điều chỉnh tay nâng đúng điểm nâng.
Kiểm tra pad nâng.
Nâng thử và kiểm tra độ ổn định.
Không vượt tải trọng thiết kế.
Đảm bảo không có người trong vùng nguy hiểm.

Sau khi nâng:

Đưa cầu vào khóa an toàn.
Kiểm tra lại độ ổn định.
Chỉ làm việc khi xe đã được giữ chắc chắn.

7 bước kiểm tra trước khi làm việc dưới gầm xe

Tải trọng → Vị trí xe → Tay nâng → Pad → Nâng thử → Khóa an toàn → Kiểm tra

Lưu ý: an toàn khi sử dụng cầu nâng 2 trụ

12. Kết luận

Hiểu được nguyên lý hoạt động của cầu nâng 2 trụ giúp chủ gara và kỹ thuật viên sử dụng thiết bị đúng cách và chủ động hơn trong công tác kiểm tra, bảo dưỡng.

Có thể tóm tắt nguyên lý:

Motor cung cấp năng lượng → Bơm tạo áp suất dầu → Xi lanh tạo lực → Cơ cấu nâng di chuyển → Tay nâng nâng xe → Khóa an toàn giữ cầu ở vị trí làm việc.

Tuy nhiên, cấu tạo và cơ chế truyền lực có thể khác nhau tùy từng model.

Vì vậy, khi lắp đặt và vận hành cần ưu tiên hướng dẫn kỹ thuật của nhà sản xuất và thực hiện đúng quy trình an toàn.
